上周帮装配段处理一批卡滞的销轴，拆下来一看，镀层掉得像被狗啃过——班组老周叼着半根没点燃的烟瞅了一眼就骂，哪个混子把电镀电流调飘了。
我在车间摸爬滚打这七八年，见过的电镀坑能堆半间工具柜。很多人对电镀工艺的印象，还停留在水龙头上那层亮得晃眼的铬层，或者街边招牌上闪着光的字，根本不知道你口袋里的手机、骑的电动车、甚至家里冰箱的门把手，全靠这层薄得几乎看不见的金属膜扛着腐蚀。
你以为电镀是给零件“刷漆”？根本不是
好多人第一次听电镀，以为就是把零件泡在金色的水里，捞出来就镀上金了。哪有这么容易。

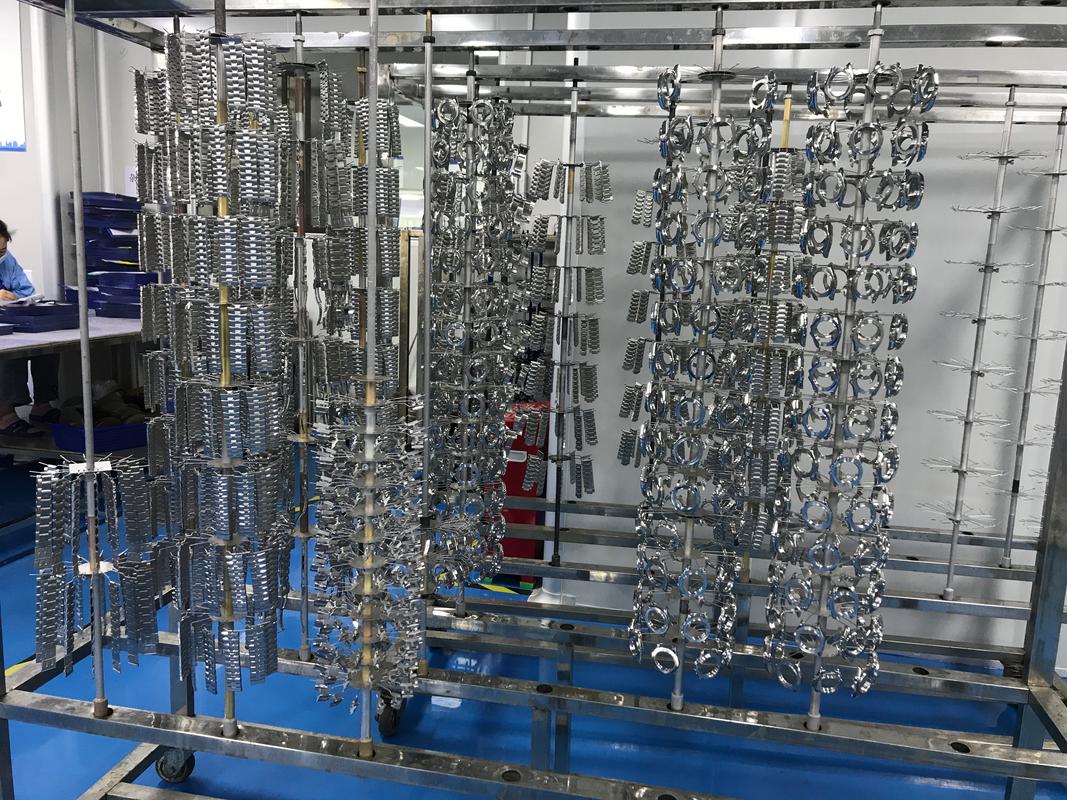

本质上就是个放大版的初中电解池实验。要镀的零件挂在阴极，要镀的金属块挂在阳极，两个电极一起泡在配好的导电药水里，通上直流电，阳极的金属就会分解成看不见的金属离子，顺着电场方向往阴极跑，一层一层扒在零件表面，攒成致密的金属层。
说出来你可能不信，工业上常用的装饰性镀锌层，厚度通常也就0.005到0.01毫米。
薄到啥程度？
稍微电流大一点，就会把镀层烧得麻坑密布，像人脸上长了一脸痘。上次有个新来的学徒，为了赶产能偷偷把电压提了两伏，整挂的销轴捞出来全是烧蚀的斑点，整批报废，扣了三天绩效。
产线上最磨人的三个坎，没踩过不算真懂
别觉得电镀就是“泡进去、通上电、捞出来”的简单活。我见过太多刚入行的年轻人，觉得这工序没技术含量，直到踩了坑才知道，这里面的细节能把人磨得没脾气。
第一个坎，就是前处理。
很多人把所有精力都放在镀槽的药水配比上，却忽略了零件进槽前的清洁度。刚从机加工下来的零件，表面沾着切削液、铁屑、甚至手上摸过的指纹，这些脏东西要是没洗干净，镀上去的层根本不是和零件本身粘在一起，是贴在脏东西上面的。用不了多久就会起皮、脱落。我见过最离谱的一批活，前处理的脱脂槽液三个月没换，捞出来的零件镀完做盐雾测试，24小时就锈得发红，全退回重镀，光返工费就够买半吨脱脂剂。
第二个坎，是镀层厚度的均匀性。
对于那些带深孔、窄槽的零件，电流是有“盲区”的——孔口的地方电流集中，镀层就厚；孔底的地方电流跑不到，镀层就薄，甚至根本镀不上。之前我们做一批带内螺纹的连接套，因为没在孔里加辅助阴极，装到设备上才发现，螺纹孔底的位置一点镀层都没有，用了不到半年就锈死，客户拆都拆不下来。
第三个坎，是镀后的清洗。
别觉得镀完捞出来就完事了。零件表面残留的钝化液、电镀药水要是没冲干净，装到产品上，过个半年就会在表面长出一层白霜似的腐蚀物。这种问题最麻烦，因为刚出厂的时候根本看不出来，等客户发现的时候，已经过了质保期，扯皮都扯不清。
真的。
这种隐性的坑，踩一次就要记好几年。
好多人对电镀的误会，真的能把人听笑
做了这么多年，我听到过最多的误会，就是觉得镀层越厚越耐用。
错。
镀层太厚了会变脆，内应力大到一定程度，甚至会自己开裂。比如我们常用的配合销轴，设计要求的镀层厚度就是0.008毫米，要是厚了0.003毫米，配合的时候就会直接卡滞。上次就是因为电镀段的师傅怕镀层不够厚，多镀了两分钟，整批销轴运到装配段，师傅们敲了一上午，手都敲肿了才装进去一半。
还有人觉得，镀层越亮质量越好。

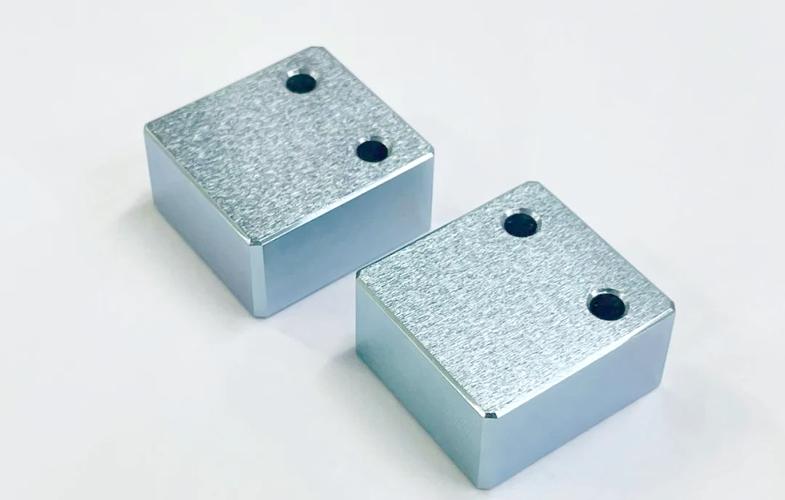

真不是。那种亮得能照见人的镀层，往往是加了过量的光亮剂，看起来好看，实则镀层的内应力极大，用不了多久就会出现网状的裂纹，耐蚀性反而不如那种半哑光的镀层。之前有个做户外通信设备的客户，非要让我们给零件镀成镜面亮铬，说看着高级。结果产品装到户外，风吹日晒半年，镀层全裂成了蜘蛛网，锈水顺着裂缝往下流，丑得没法看。最后还是换了哑光锌镍镀层，用了三年都没出现腐蚀的痕迹。
现在的电镀车间，早就不是以前那个印象里的脏样子了
我刚入行的时候，对电镀车间的印象就是酸臭味大、地面湿滑、废水乱流。这几年跑的新产线多了才发现，早就变样了。
现在的正规电镀产线，全是封闭的槽体，通风系统把酸雾全抽去处理，药水全是闭环回收的，不会随便往外排。甚至很多精密的3C零件，已经开始用真空磁控溅射的工艺，根本不用泡在药水里，没有废水，镀层还更致密。
不过话说回来，传统的水电镀也不会被完全取代。毕竟很多需要承受重载、耐磨的工业零件，还是得靠水电镀的镀层，结合力强，成本也合适。
前几天在车间碰到老周，他正蹲在电镀槽边，拿着万用表夹着电极测电流，手里的记录板上写满了参数。风从车间的通风口吹过来，带着淡淡的、不刺鼻的药水味。
我突然觉得，这层薄到几乎看不见的金属膜，其实就是工业制造最实在的地方。
没有什么花架子。
就是一层一层堆上去，扛得住腐蚀，卡得住尺寸，能稳稳当当地用个十年八年，就够了。
