上周在城郊的压力容器车间盯了三天检测，脚边堆着半箱喝空的矿泉水，就为了等那批高压储气罐的焊口检测出结果。那扇厚铅门每次关上都哐当一声，第一次凑过去的时候被安全员一把拽回来，胳膊上的力气大得能把人捏疼，说别往前凑，警戒带拉到哪，人就站到哪。
别拿它跟医院拍X光混为一谈
真不是。医院拍的是软组织，密度差本来就小，几毫安的管电压就够。我们拍的是几十毫米厚的合金钢，管电压要冲到几百千伏，γ源的能量更是高得离谱。
说穿了原理特别简单，跟你拿手电筒照厚瓦楞纸没区别：射线从一侧打过去，遇到工件内部密度不一样的地方，比如藏了个小气孔，穿过去的射线量就比周围多，打在后面的胶片上，那个位置的黑度就更高；要是夹了块高密度的钨渣，穿过去的射线少，片子上就亮一块。射线检测的核心逻辑从来不是”把工件拍透”，而是把内部的密度差给放大到人眼能识别的程度。
别觉得这是啥高科技，我们现在大部分车间用的还是跟早年胶卷相机差不多的胶片系统。曝光完了要拿到暗房里冲，红灯泡照着，显影、定影、水洗，一步错了片子就废。上次见个刚上手的学徒，冲片的时候嫌显影液温度低，直接往里面兑热水，结果整卷片子上全是不规则的黑块，两个小时的曝光全打了水漂，站在暗房门口挠头，连晚饭都没吃下去。
曝光时间也是个磨人的事。薄的铝合金工件，射线机开个几秒钟就够。碰上80mm厚的高压容器焊口，用铱192的γ源，得稳稳照四十多分钟，期间所有人员必须撤到警戒区外，铅门落锁，连车间里的流浪猫都得赶出去。那个源平时锁在半人高的铅罐里，搬的时候得两个壮师傅一起抬，沉得像装了半罐铁砂。刚进厂那会我不懂事，趁着师傅转身换铅板的间隙，伸手想去推那扇铅门，手腕被师傅攥得生疼，骂人的话都带了焊烟的味道——你不要命了？里面源要是开着，你这一下吃的剂量，够你在家躺三天。

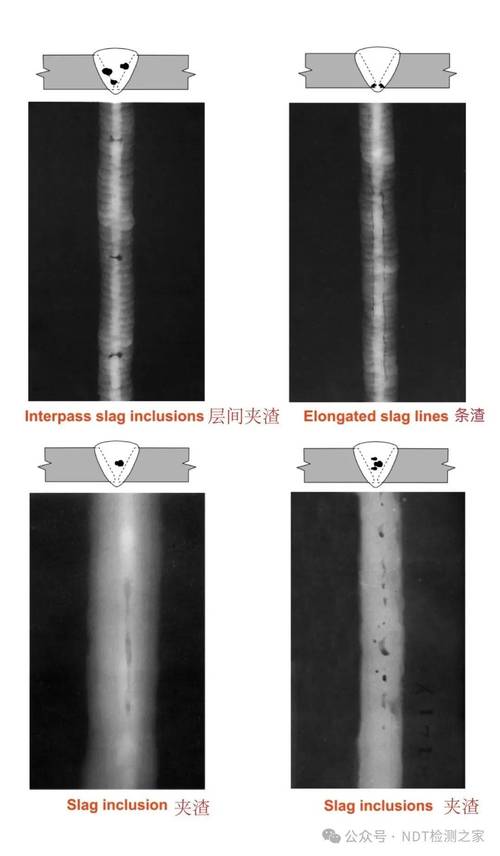

那些藏在胶片上的“骗人的小瑕疵”
刚接触这行的人最容易犯的错，就是把胶片上所有的黑印白块，都当成真的内部缺陷。
上个月我们就踩过一次大坑。一批储气罐的焊口拍完，片子上密密麻麻全是针尖大的黑斑点，工艺组一开始以为是焊接时大面积卷入空气，形成了链状气孔，差点下了整批返工的指令。结果老检验员拿钢丝刷把焊道表面的氧化皮刷干净，重新拍了一遍——那些斑点全没了。原来就是表面的氧化皮密度不一样，挡了射线才出的假信号，白折腾了一上午。
更吓人的是胶片本身的瑕疵。拿片子的时候要是没戴棉手套，指甲划个细印，洗出来就是一条笔直的黑缝，跟焊道里的裂纹一模一样。刚独立看片子的检验员第一次碰到，能当场吓出冷汗。得凑到观片灯前面，把片子翻来覆去看，量清楚黑缝的位置、长度，确认是在胶片的乳剂层上，还是真的在焊道的熔合区——要是真的熔合区裂纹，那可不是闹着玩的，漏检了的话，罐子带着压力跑，裂穿了就是能掀飞车间屋顶的事故。所有胶片上的显示缺陷，都要先排除表面干扰、胶片本身瑕疵的影响，再去定性，这是老检验员传下来的规矩。
也别把这方法吹得神乎其神。它不是万能的。要是缺陷的走向跟射线的方向完全平行，比如钢板内部的分层，射线穿过去的时候根本遇不到密度差，拍出来的片子上啥显示都没有。碰上超过100mm厚的工件，射线的穿透能力不够，也查不准。之前有个销售跟客户吹射线检测啥都能查，被我们干了三十年的老检验员怼得说不出话：你要是能把钢板里的分层用射线拍得清清楚楚，我把我那套用了十年的洗片架白送你。
现在的射线检测，早就不是关了铅门摸黑冲片的老样子了
这两年车间的设备确实换了不少。最早的时候我们都是拿胶片拍，存档案要装一柜子的塑料片，上次有个客户要查三年前的一批焊口的检测记录，我们在胶片柜里翻了半小时，灰都呛得人直咳嗽。现在陆续上了几台DR数字平板，射线打上去，屏幕上直接出高清图，缺陷位置用鼠标一点就能标出来，所有记录存在服务器里，输个批号一秒钟就能调出来，省了老多事。
不过说实话，这设备是真贵。一块进口的DR平板就要大几十万，中小厂暂时还换不起，大部分还是靠着胶片系统撑着。毕竟只要操作得好，胶片的检测精度一点都不差。
最让人踏实的是防护的进步。刚进厂那会，老车间的铅门密封不好，边上漏射线，检测员有时候图省事，隔着警戒带晃一下剂量计就完事。现在新车间的铅门都加了连锁开关，只要门没关严，射线机根本启动不了；每个人戴的实时剂量计，数值直接连到安全员的手机上，超了阈值就直接响警报。辐射防护的底线从来不是”离得远就没事”，而是要把所有不必要的照射降到最低，这点钱花得真不冤。
那天最后一个焊口检测完，师傅把铱192的源收回铅罐，拧好锁扣，拍了拍手上的铅灰，说干这行久了就知道，片子上的每个小斑点，都是后面用户用的时候不炸的保障。我没接话，只是低头看了眼腕上的剂量计，数值正常。风从车间的通风口吹进来，带着一点焊烟和机油的味道，没什么特别的，就是普通的工作日。
