很多人对车削的印象，还停留在初中劳技课上，拿小机床削木头铅笔的阶段——材料夹在卡盘上转，刀架往前送，卷出一圈圈的刨花。哪有那么简单。
你看到的”转圈圈”，根本不是车削的全部
真扎到生产一线你就懂，主运动和进给运动的匹配度，直接决定你今天会不会准点下班。
说穿了，车削的核心逻辑很直白：让工件以足够快的速度转起来，把刀刃稳稳送过去，一点点剥掉多余的材料。但就这两步，里面的门道能让刚入行的新手踩满坑。
上周碰到个刚转岗的操作工，照着设备手册给的参数开了机，觉得进给量稍微开大点能省时间，硬生生把进刀深度加了两毫米。刀刚咬下去三秒，就听见”咔”的一声，硬质合金刀头直接崩了个角。本来10分钟能做完的小轴，拆刀、磨刀、重新对刀、找正，折腾了快一小时，下班时间硬生生往后拖了。我刚入行的时候也犯过类似的错——没把尾座顶尖顶紧，零件转着转着从卡盘里滑出来，”哐当”一声砸在安全防护门上，半条走廊的人都探脑袋看，我脸烫得能煎鸡蛋。
铁屑烫到手的时候你就懂了。哪有什么一帆风顺的切削。
很多老操作工判断切削状态好不好，根本不用看屏幕上的参数——就看掉下来的铁屑。要是出的是连续的、卷成弹簧似的银亮色铁屑，说明切削状态顺，刀也磨得刚好。要是铁屑碎成一块一块的，颜色发蓝发黑，那八成是刀钝了，或者转速和进给没对上，再硬干下去，刀废了是小事，零件表面出了划痕，全得返工。
那些没人愿意说的现场坑，全是踩出来的
振纹。
这俩字一出来，但凡在车床上待过的人，后槽牙都得紧一下。

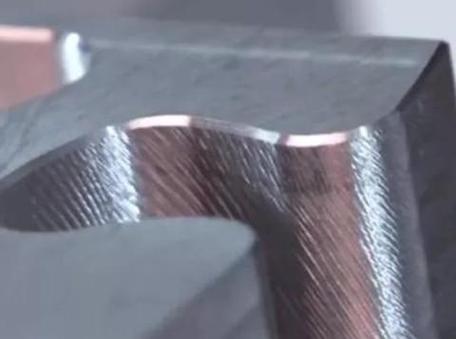

就是你明明看着机床转得稳，刀走得也顺，等加工完摸零件外圆，能感觉到细细的、一圈一圈的波纹，拿千分表一测，同轴度直接差了两三个丝。这种带振纹的零件，装到设备上要么转起来晃得厉害，要么轴承用不了俩月就磨坏。
找振纹的原因，是车削现场最费时间的活。
有时候是刀杆伸得太长了，悬在外面的部分没支撑，一走刀就抖。有时候是卡盘的卡爪磨久了，夹工件的时候夹得偏了。甚至有时候跟机床本身一点关系都没有——旁边的冲床在砸锻件，震得整个车间地面都在晃，你这边车出来的零件，照样带振纹。
上次我们找了整整两天振纹来源，拆了刀架，查了卡盘，甚至换了新的刀片，问题还是没解决。最后蹲在机床旁边摸了摸床身，才发现垫在机床脚下的调整螺栓松了，整个床身歪了快半毫米。你说气不气。
还有人觉得切削液就是用来降温的，开大开小无所谓。错。切削液一半作用是降温，另一半是把刚切下来的铁屑冲离加工面，不让碎铁屑卡在刀刃和零件之间，来回刮花已经加工好的表面。
别拿车削不当”精密活”
总有外行说，车削是机加工里最没技术含量的，不就是夹上零件转圈圈吗？
真不是。
你家里水龙头的陶瓷阀芯，汽车发动机里的曲轴，甚至航天发动机上用的细小高温合金轴类，核心加工工序全是车削。现在手机里振动马达的偏心轮，尺寸精度要求到微米级，稍微偏个0.01毫米，震动的时候就会有杂音，这种活，真不是随便找个操作工就能干的。
后来跟着车间的老技师学了三个月，才明白那些写在操作手册上的”薄壁件装夹力需适中”，根本不是一句空泛的提醒。夹太松，零件转的时候晃，振纹爬满整个外圆。夹太紧，薄的套筒被卡盘夹得变形，等你加工完松开卡盘，零件弹性回弹，尺寸直接超差，全成废品。薄壁件车削的核心，从来不是刀有多快，是你得给材料”留够呼吸的空间”。
现在车间里的数控车床越来越多，带了自动测振，带了刀具磨损补偿，编程输进去就能自动走刀。但真碰到那种难加工的材料，比如硬得像石头的高温合金，或者脆得一碰就掉渣的复合材料，还是得靠有经验的师傅，听机床转动的声音，摸铁屑的温度，判断刀是不是该换了，参数是不是要微调。
昨天又去车间，那台用了快二十年的老C6140还在转，铁屑一卷一卷掉在接屑盘里，泛着冷银色的光。
哪有什么高大上的工业神话。
都是一刀一刀，把硬邦邦的金属，削成需要的形状。
