上周三在深圳宝安的代工厂蹲了12小时，脚边堆着半人高的PVC线缆卷，耳边全是裁线机每分钟120次的哒哒声。没人会特意留意这些东西——你手里的新能源车、桌上的显示器、甚至小区门口的自动售货机，里面跑电传信号的那些捆得整整齐齐的线，全是从这种飘着焊锡味的车间里出来的。
真的。
很多人觉得线束加工就是把线剪剪、绑绑，没什么技术含量。真进过车间就知道，这活儿的精细程度，不比给钟表装齿轮差。
裁线不是剪绳子，差0.5毫米全组返工
别觉得剪线是力气活。哪怕是你觉得最不起眼的一根AWG32的细电子线，直径比头发丝粗不了多少，不同线径的剥线长度公差，往往要控制在0.2毫米以内。多剥0.2毫米，后面套热缩管的时候就盖不住裸露的铜丝，容易短路；少剥0.2毫米，后面压端子的时候就压不到铜芯，通电就会发热。
我上次教新来的小孩看裁线机的参数，他盯着屏幕愣了十分钟，把剥线长度设成了5毫米，一整盘线跑出来，后面套热缩管的时候全部露着铜丝，我当时差点把手里的记号笔扔他头上。最后整盘500根线全部返工，三个人蹲在地上剪了两个小时，腰都直不起来。
还有那种带金属编织层的屏蔽线，剥外皮的时候稍微用点力，就会剪到里面的编织层——这玩意儿坏了，线束的抗干扰能力直接折半。之前有批医疗设备的线束，就是因为剥外皮的时候剪到了屏蔽层，设备在临床测试的时候，心电信号飘得像心电图的过山车，查了整整三天才找到根源。
车间里的老工人有个本事，闭着眼摸一下剥好的线头，就知道里面的铜丝有没有被剥断。那手指上的茧，比你用三年的鼠标垫还厚。
压端子的力度，差0.1牛都能出安全事故

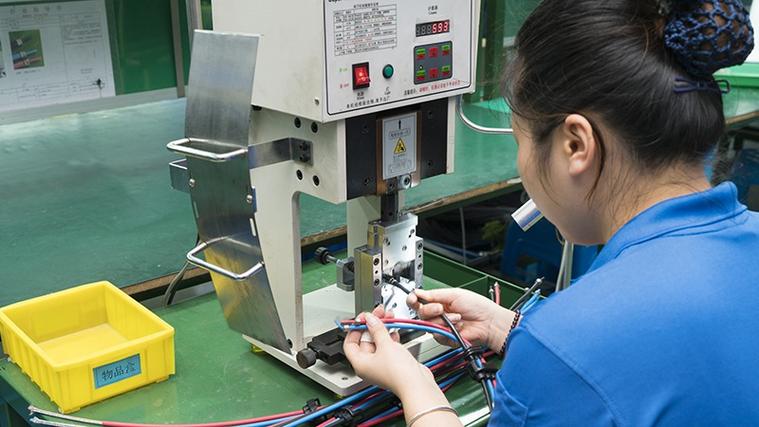

裁好的线，下一步就是压端子。很多人以为这环节就是把线和金属端子怼到机器下面压一下就行，差那点力度能有什么影响？
说实话，这个环节最磨人。压太松，线和端子的接触电阻大，通大电流的时候就会发热，严重了能把绝缘皮烧化；压太紧，里面的铜丝被压断三分之一，看着是压牢了，稍微扯一下就掉，用不了多久就接触不良。合格的压接剖面，铜丝的变形率要控制在15%到20%之间——这个数是拿多少烧端子、烧设备的事故堆出来的。
去年我们给一个工业客户做线束，换了个新供应商的铜端子，一开始没注意，压接参数没重新校准，比标准力度小了0.15牛。结果货发出去三个月，客户反馈有20多套设备的电源接口发热，拆下来一测，端子和线的拉拔力比标准值低了40%。整批2000套线束全部拆了重接，加班加到凌晨三点，风油精抹得太阳穴都疼。
现在我们每天开机第一件事，就是拿拉力计测三个压好的端子，再切个剖面看铜丝的变形情况。哪怕机器参数都对，换了一批同型号的端子，也得重新测——别嫌麻烦，真出了安全事故，那点测试时间根本不算什么。
所谓的“捆线”，根本不是随便绑个扎带
端子压完，线都散着，接下来就是按照图纸的路径把线束捆起来。之前有个刚入行的设计，把发动机喷油嘴的信号线和点火线捆在同一个扎带里，样机一打火，转速表直接跳到红区——查了三天才找到原因，当时整个项目组都想把他的设计图折成纸飞机扔出去。
不过话说回来，你以为扎带就是随便卡上就行？错了。信号线与电源线的走线间距，至少要保持2厘米以上，不然电源线产生的电磁干扰，会窜到信号线上，轻则设备卡顿，重则信号丢失。走在高温部件旁边的线，还要套玻璃纤维的耐高温套管，不然用个一年半载，绝缘皮烤化了就是短路。扎带的位置也不能把线绷得太紧，要留够设备震动的余量，不然车开个十万八千里，线磨破了，抛锚在路上都不知道哪出了问题。
现在行业里在推铝线代替铜线，毕竟新能源车要减重，铝的密度比铜小很多，能给整车省不少重量。但是铝线的压接难度比铜线大太多了——铝容易氧化，压接的时候如果处理不好，接触面的氧化层会让电阻变大，用久了就发热。具体的铝线压接可靠性数据，目前行业内还没有统一的公开测试标准，各家都在摸索适配自己的参数。
很多人觉得现在机器这么发达，线束加工迟早要全自动化。其实不然，航空航天用的高精度线束，很多还是要靠老师傅手工做——那些线要走的路径太复杂，分支多，还要留够足够的柔性，机器的柔性根本达不到。老师傅做出来的线束，弯的角度刚好，不会硬邦邦的卡着安装位，这事儿不是靠机器参数能完全替代的。
上周从车间走的时候，已经是晚上十点多，保安室的大爷在煮泡面，香气飘了半条走廊。我拎着半袋没吃完的橘子，突然想起之前有人问我，做工业的东西有什么意思，都是冷冰冰的机器。
其实哪有那么多冷冰冰的。你手里的手机能充电，你开的车能跑，你家的空调能吹冷风，全是这些毫不起眼的线，在每一个看不见的角落，把电和信号从一头送到另一头。
就够了。
