上周带刚毕业的徒弟逛金工车间，他蹲在料架边摸了半天堆着的链片，抬头问我这是不是大号自行车链。我手里的游标卡尺“当”一声磕在料架边上。
说实话，我刚进厂的时候也这么以为。
别拿自行车链凑数
民用自行车链才多重？一节链片薄得能被指甲划出印子，骑个半年松垮了调调就行。这链条要扛的是什么？水泥厂几百度的熟料渣，港口码头淋着海水的盐雾，新能源装配线上一秒都不能停的节拍。差一丝一毫，整条线停一天就是六位数的损失。
链片的拉伸屈服强度通常要达到1000兆帕以上，什么概念？一节指甲盖大的链片，能吊起来两头成年公牛。自行车链？别说公牛，吊个两百斤的麻袋都能给你拉断。
铁片片的淬火修行
别觉得就是剪铁片串起来。
下料用的是硬质合金冲模，冷冲出来的链片，边缘不能有半分毛刺——通常允许的毛刺高度大约0.02毫米，比头发丝还细。之前有个小厂偷换了冲模，冲出来的毛刺刮手，装上去跑了不到一周，衬套就被磨穿了。
然后是最关键的淬火。链片要进850度的盐浴炉，保温够时间了捞出来直接泡进淬火油，滋滋冒蓝烟的那种。淬火后的链片硬度通常在HRC42到48之间，太硬了脆，摔地上就能裂；太软了扛不住拉力，跑半个月就被拉长。

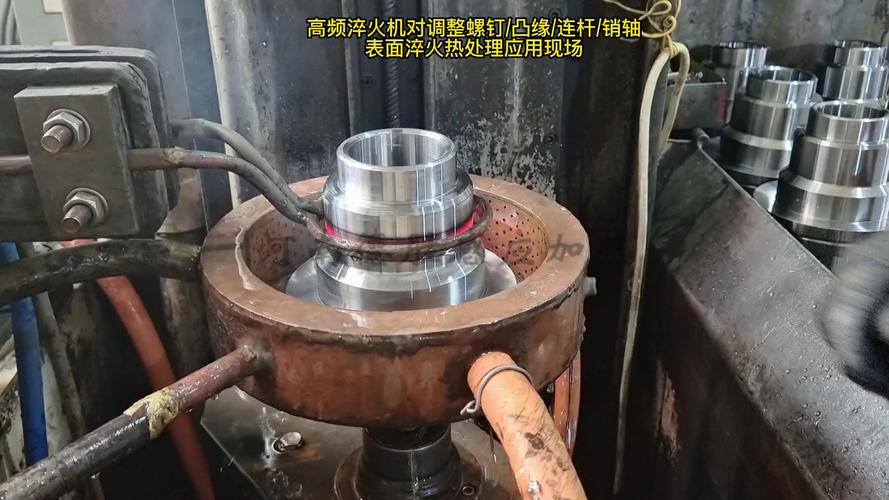

销轴更金贵。这玩意儿要插在链片中间，扛着所有的剪切力，表面还要渗碳处理，硬度比芯子高两个档次，不然用不了多久就被磨得变细，整条链条松垮。
出厂前的耐力测试
装完的链条不是捆起来就发走。
要上跑合台，灌满专用的润滑脂，拉着额定载荷连续跑几十个小时。听着有没有异响，测每一节的铰接间隙，再量总长的伸长率——通常跑完全程的伸长率不能超过0.2%，不然装到客户的线上，跑俩月就掉链子。
之前有次客户退回来一批链条，说跑了三天就断了三节。拆开来一看，销轴的渗碳层没做够，表面硬芯子软，受力大了直接从中间掰断。那批货全部回炉，赔了客户三万多的停线损失，主管扣了半个月奖金。
不过话说回来，这玩意儿看着不起眼，用的地方多了去。你手机里的电池，是在装配线上被链条拉着走完所有工序的；你家喝的瓶装水，瓶胚是被链条送到吹瓶机里的；甚至你家墙上贴的瓷砖，都是窑炉里的链条扛着，在一千多度的火里烧出来的。
普通人很少注意到它。但少了它，你用的大部分东西，都没法从车间里顺利跑出来。
下班的时候徒弟蹲在料架边，把手里的链片翻来覆去摸，说原来这小玩意儿这么金贵。风从车间大门吹进来，带着机油和淬火油的味道，哐当的冲床声又响了。
