蹲在车间滤盘旁盯了三天，我才摸透真空过滤的真脾气
2026-10-18 09:55:57 作者：网编
分类：文章
上周在隔壁湿法车间蹲点，帮着解决一批碳酸锰滤饼含水率超标的问题。三天，我裤腿上沾的滤渣印子搓了三回都没搓干净。
很多人一听真空过滤，第一反应不就是拿个泵把气抽走，把水从料里吸出来？
真不是。
别把它和压滤机搞混
很多刚进车间的新人，总把真空过滤和板框压滤机归成一类，觉得都是“把料里的水弄出来的设备”。差远了。
压滤机是硬挤的逻辑。靠液压站把几十块带空腔的滤板紧紧压死，往封闭的腔体内打料，靠进料的正压力把水硬挤透滤布，整个过程是给料“上强度”。真空过滤从始至终没给料加过半分正压，全靠滤布上下那点气压差干活。滤布上面铺着待过滤的浆料，下面接的是密闭的真空管路，泵一抽，滤布下方的气压比上方低个五六十千帕，水就顺着滤布的微孔被一点点拽下去，整个过程是“轻轻拽”的逻辑，对物料的结构几乎没什么剪切破坏。

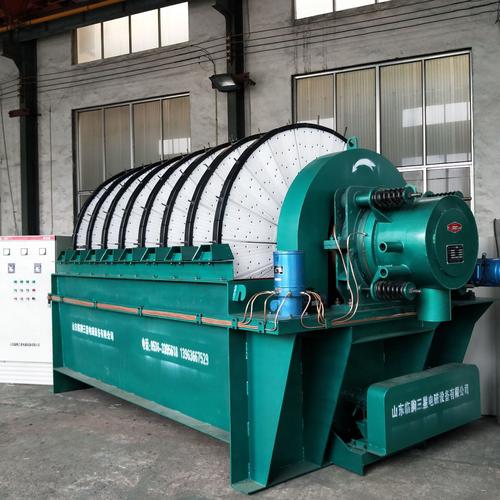

工业连续式真空转鼓过滤机车间运行现场
我上次见个刚毕业的小年轻，为了把滤饼含水率压下来，硬生生把真空度从55kPa拉到80kPa，觉得抽力越大，水走得越快。
没半小时，滤布上形成的薄滤饼直接被抽裂了，空气顺着裂缝往下灌，真空度瞬间垮到20kPa，整盘的料全混着稀汤漏到储槽里，折腾了俩小时才收拾完。那小子当时脸都白了，我站在旁边看着都替他捏汗——真以为真空是万能的啊？
最磨人的从来不是抽气的泵
不少人买设备的时候，盯着真空泵的参数比来比去，觉得泵越大越好。错了。
这套系统里，最磨人的从来不是泵。核心的难点，全在和滤布挨着的那层滤饼层。
浆料浓度太高了，铺在滤布上厚薄不均，厚的地方水抽不出来，薄的地方直接被抽穿，整个盘面的滤饼含水率能差出8个百分点，根本没法进下一道工序。浆料太稀了，铺上去根本形成不了稳定的滤饼层，细颗粒顺着水流直接堵进滤布的纤维孔里，没俩小时滤布就硬得跟旧帆布似的，透水性掉一半。
说直白点，这就跟你在家用漏勺捞饺子似的。你舀的汤太多，饺子没沉到漏勺底，一抬勺子全顺着汤漏走了；你舀的饺子太密，挤得死死的，漏勺里的水半天沥不干净。真空过滤的盘面，本质上就是个超大号的、转着圈匀速走的漏勺。
真空过滤机滤布表面结饼状态特写
更磨人的是滤布的匹配度。别觉得随便找块厚帆布就能用。要匹配你过滤的料的颗粒粒径：颗粒粗的，选孔稍大的，透水性好，不容易堵；颗粒细的，比如那种亚微米级的电池浆料，你选孔大了，细颗粒全跑下去，滤液浑得跟豆浆似的，收不回来的料全是实打实的成本；选孔太细了，抽俩小时就堵死，你就得不停停机洗布，洗一次至少半小时，产线停的时间比干活的时间还长。我之前在锂盐车间见人用错了滤布，三天换了四块，财务那边算成本算得直跳脚。
常见的误解得掰扯清楚
干了这么多年现场，听了不少对真空过滤的误判，得掰扯清楚。
第一个就是刚才说的“真空度越高越好”。我接触过的大部分湿法工况里，50到60kPa的真空度就完全够用了。再往上加，能耗蹭蹭涨，真空泵的电流能上去三分之一，但是滤饼的含水率根本降不了多少，搞不好还会因为气流太猛把滤饼吹裂，得不偿失。别跟我抬杠说什么特殊工况，特殊工况我们也试过，最后还是得把真空度降回来才稳定。
第二个误解，觉得真空过滤只适合用在化工原料生产上。真不是。你常喝的袋装牛奶，脱脂那步用的就是真空过滤；还有市政的污泥脱水，现在好多污水厂用的也是真空过滤的变种，把含水率压到60%以下，才能运去填埋或者焚烧。甚至那些对剪切力特别敏感的生物料，根本不能用压滤机硬挤，怕把物料的活性结构破坏了，就靠真空过滤的轻柔吸力把水带出来。
我最开始接触这设备的时候，也觉得这玩意儿技术含量低，不就是个抽气的泵加个布面？直到那次帮着调转鼓的转速，一开始转速太快，滤饼还没形成足够厚度就到了卸料的位置，刮下来的全是稀糊糊；转速太慢，滤饼在布面上待的时间太长，被气流抽得硬邦邦的，刮都刮不下来，卡在刮刀上攒了厚厚一坨，掉下来直接砸在接料皮带上。就那半小时的调试，我才明白，这设备没有什么惊天动地的高科技，全是靠现场摸出来的经验。
上周那批碳酸锰的问题最后解决了。把浆料浓度从12%调到22%，真空度稳在52kPa，转鼓转速从每分钟3圈降到1.8圈，滤饼含水率刚好卡在要求的12%以内。
收工的时候车间主任塞给我一瓶冰可乐，坐在台阶上喝的时候，看着转鼓慢悠悠转，滤布上的薄料层匀匀的，水顺着管路往下流，突然觉得——好多工业里的所谓“成熟工艺”，拆开了看，全是跟生活里的常识通着的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：
蹲在车间滤盘旁盯了三天，我才摸透真空过滤的真脾气
文章链接：https://zystgy.cn/a/62214
