干了快二十年机加工和研发对接，见过太多图纸画得漂亮，上机就废的案子。
很多人觉得研发设计就是坐在办公室画3D建模，调公差，出图纸就行，哪知道差了一点点，到生产环节就是天大的窟窿。
研发设计第一步：别先忙着画3D，先摸清楚加工端的底线
很多刚从院校出来的设计师，画图只盯着零件的性能参数，强度够不够，公差对不对，从来不会提前对接加工工厂的实际情况。
去年有个合作的设计团队，拿了个1.2米长的铝合金横梁图纸过来，要求整个内槽的公差控制在0.02mm以内。说实话，我们厂最大的磨床行程也就1米，普通龙门铣根本稳不住这个精度，拿去外协，整个长三角能接这个活的工厂不超过三家，报价翻了四倍还不说，交期要等一个月。
最后没办法，设计师只能改图纸，把整体横梁改成两段拼接，重新校核强度，硬生生延误了三周项目周期，改造成本多花了两万多。

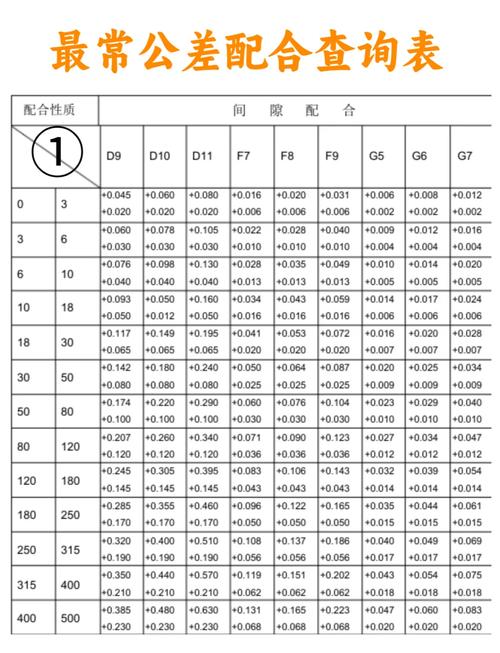

非标机械零件研发设计公差匹配机床参数表
问：我们是甲方设计团队，哪能挨个加工厂问清楚设备参数？总不能每次出图都跑工厂吧？
答：其实不用这么麻烦，只需要提前留三个通用余量，就能避开八成以上的加工坑：第一，大于1米的长宽尺寸，形位公差标注比最终要求松0.01mm，给后续矫形留空间；第二，需要线切割的内轮廓，圆角留不小于0.5mm的R角，别拍脑袋要求零圆角，线切割钼丝本身有直径，根本切不出绝对尖角；第三，壁厚小于8mm的铝合金零件，别要求平面度超过0.03mm，铝的热膨胀系数大，切削应力释放后翘曲变形分分钟教你做人。
材料选型：研发设计别只看强度表，要算全周期的账
我见过太多设计师迷信进口材料、高端牌号，觉得用越好的材料，设计就越稳。其实很多时候完全没必要，还把自己坑得够呛。
前两年有个做医疗检测设备的项目，设计师给机架选了进口的7075-T6铝合金，价格是国标6061-T6的三倍就算了，进口材料清关就花了八周，好不容易拿到料，焊接的时候又出问题，进口料的杂质控制太严，焊接热影响区容易出裂纹，前两件都废了，第三次调整焊接工艺才合格，前前后后多花了十几万，项目差点黄了。
说实话，那个机架只是放检测模块，总承重才100kg，国标6061-T6的强度完全够，加工性能还好，焊接不容易出问题，价格还便宜，根本没必要选进口料。
💡 提醒一句：民用工业设备的研发设计，能选国标材料就别选进口非标料，能选常用牌号就别选冷门牌号，强度差不了几个点，但是交期和成本能差出好几倍。

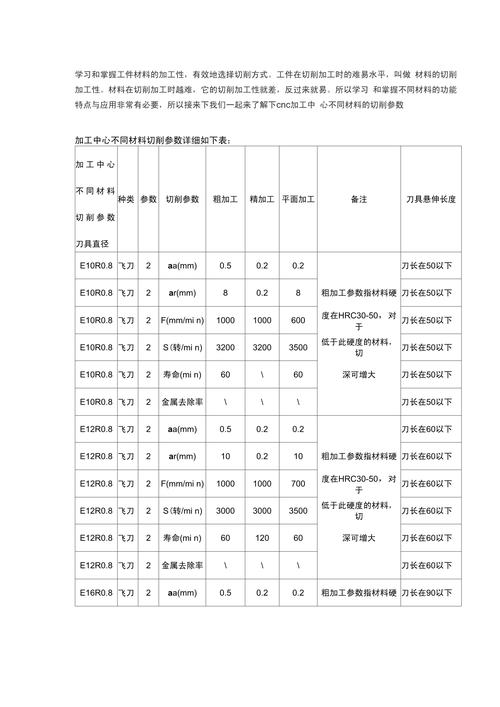

常用机械加工材料加工性能对比表
问：如果甲方强制要求指定品牌的材料怎么办？我们设计方也没办法啊？
答：其实分情况处理就行，如果是有防腐、耐高温或者外观商标要求，那按甲方要求来没问题，如果只是强度性能要求，你可以找同性能的国产国标料做样件测试，把强度、硬度报告摆给甲方看，数据对得上，绝大多数甲方都会同意换料。实在不同意，那一定要把材料交期延迟、成本上涨的风险写进合同，别自己默默扛下来，最后亏了钱还落埋怨。

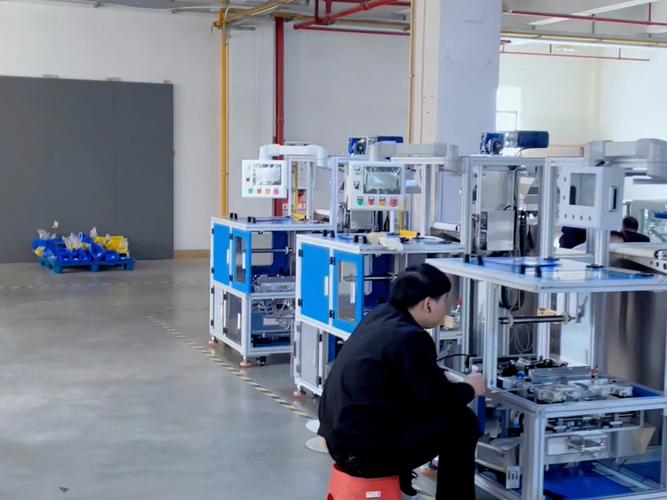

研发设计一定要给装配环节留足留白
研发设计一定要给装配环节留足留白
我见过最离谱的一个案子，某自动化项目的机座，所有零件加工公差全合格，就是装不上，赔了甲方十几万的违约金。为什么？设计师画图的时候，把四个模块的配合面全做成了过盈配合，既没留调整垫片的位置，也没给吊装留工艺孔，四个上吨重的模块卡在一起，拆也拆不开，调也调不动，最后只能气割掉两个零件重新加工，错过了项目交付期。
很多年轻设计师有个误区，觉得图纸越精准，尺寸卡得越死，设计水平就越高。真不是这么回事。工业生产哪有零误差？从铸造到切削到热处理，每一步都有误差，研发设计本来就是协调这些误差的过程，不是追求绝对的完美。
❗ 记住一个小技巧：画完图最后一步，把自己当成现场装配工，顺着图纸走一遍装配流程：抬不抬得动？好不好调？螺栓能不能拧得到？哪里会不会卡手？走一遍下来，你就能发现很多不合理的地方，改完再出图，能少踩八成的装配坑。
说实话，做机械这行，研发设计从来不是画一张完美的图纸放在文件夹里落灰，是要把图纸变成车间里能生产、现场能装配、客户能正常用的真东西。那些书本上没教的，藏在公差、材料、装配里的小细节，才是真正能落地的研发设计功夫。
