2026-09-30 11:38:43 作者：网编
分类：文章
你去高端装备的供应链转一圈，问负责核心受力零件的采购，最不能出错的工序是哪道，十有八九会告诉你是模锻成型。
模锻成型天生为高精度重载零件而生
很多刚入行的学徒，总分不清模锻和自由锻的区别。不都是把铁烧红了压吗？差远了。自由锻靠手工摔打成型，只能做简单的大块坯料，余量能差出去好几厘米，后续机加工一刀一刀削，还把顺着受力方向的金属流线给切断了，强度直接掉一截。
模锻不一样，提前做好对应零件形状的模具，把红热的坯料放进模具里，一次加压直接成型。金属流线顺着零件轮廓完整保留，强度比同重量的自由锻件高至少两成，通常还能减重10%左右，对追求推重比的航空、汽车行业来说，这就是命根子。

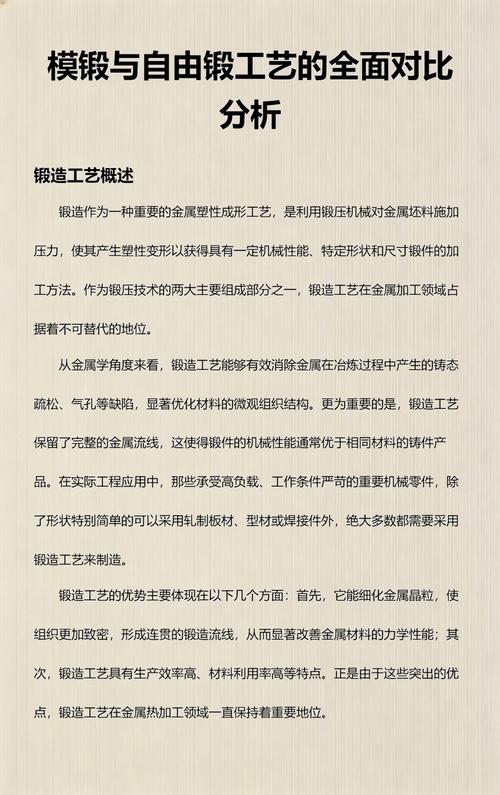

模锻成型曲轴毛坯与自由锻毛坯对比
问：很多小厂说自己用模锻做出来的零件，强度还是不达标，问题出在哪？
答：十有八九是坯料加热或者模具公差出了问题。模锻最讲究一火成型，加热温度不够，金属流动性差，型腔边角填不满，后续就得补焊修磨，强度自然掉一大块。模具磨损超过0.3毫米还舍不得换，轮廓差一点点，最后零件的应力集中点就能差出去好几倍，重载跑个几万公里肯定裂。
💡 见过不少厂为了省模具钱，磨磨继续用，最后一批零件全废，亏的钱够买十套新模具了，犯不上。
做模锻成型，最容易踩的三个隐形坑
我干这行快三十年，见过太多厂栽在这些不起眼的地方：
1. ✅ 预锻工序省不得。很多厂家为了省时间省电费，跳过预锻直接终锻，结果就是型腔边角填不满，还得多出好几倍飞边，模具寿命直接掉一半都不止，算下来成本反而更高。
2. ❗ 下料重量差不得。下料多了，飞边变厚，压的时候吨位不够还容易顶坏设备滑块；下料少了，直接出废坯，烧红的铁直接浪费。
3. 💡 锻后冷却乱不得。红热的锻件随便堆在一起冷却，表里冷却速度差太多，内应力消不掉，后续机加工完放半个月自己弯了，尺寸全错，你找谁说理去？
问：模锻成型的飞边必须切吗？留着不影响用行不行？
答：当然不行。飞边是挤出来的多余坯料，边缘不仅不规整，应力集中天生就在飞边根部，零件一受力，第一个裂的就是那，哪怕你做的是非受力件，飞边凹凸不平，也没法后续装配啊。别省这道工，切完飞边还要抛丸清氧化皮，一步都不能少。

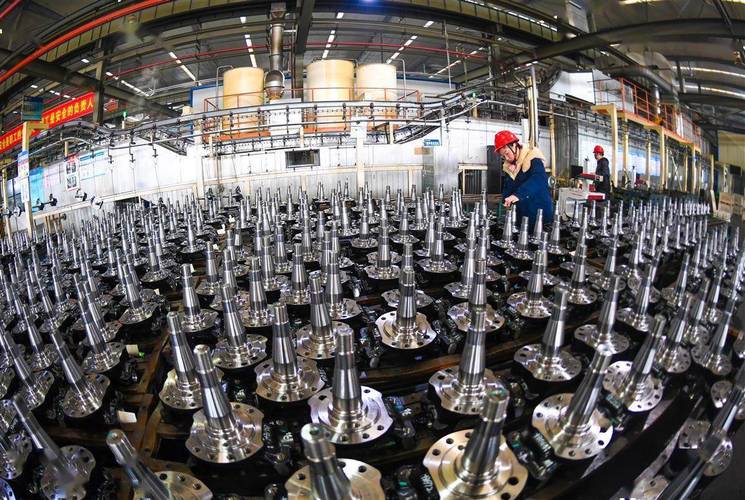

汽车连杆模锻成型生产车间现场
模锻成型的新方向，不止大压机那么简单
模锻成型的新方向，不止大压机那么简单
原来一提模锻，大家想到的就是几万吨的大压机，傻大黑粗。现在早就变了。
温模锻现在用的越来越多。原来传统都是热模锻，坯料加热到一千多度，氧化皮多，精度差，后续还得切好多余量。温模锻把温度控制在再结晶温度以下，氧化皮少一半，精度能提高一倍，后续机加工量直接减一半，就是对模具材料要求高，现在国产高温耐磨模具钢上来了，成本下来了，越来越多厂做乘用车零件都用这个工艺。
还有精密模锻，公差能控制到0.1毫米以内，好多小零件锻完直接就能用，根本不用后续机加工，省了好多刀具成本和时间，太香了。
说实话，原来国内做高端大尺寸模锻件全得靠进口，价格贵还卡脖子，现在不一样了，好几家国内厂能做飞机起落架、大型发电机转子的模锻件了，精度强度全符合要求，这才是真的高端制造。不过话说回来，现在很多小厂还是舍不得更新设备，用几十年的老压机干活，精度差，废品率高，赚的那点钱全浪费在废料和返工上了，真的可惜。
模锻这行，看起来是把烧红的铁压一压，全是粗活，其实全是精细活。压力差个几百吨，温度差几十度，模具差零点几毫米，出来的零件性能就是天差地别。高端制造的根，全在这些不起眼的成型工序里，没有好的模锻，哪来的高性能发动机，哪来的大飞机，对吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：模锻成型：为什么高端重载零件都离不开这道工序
文章链接：https://zystgy.cn/a/60799
