很多人聊起芯片制造，张口就是光刻机、蚀刻机，没人会提一句工厂管道里流个不停的超纯水。
可偏偏，它是卡住无数中小晶圆厂良率的关键。
超纯水凭什么能影响芯片良率？
一块晶圆从硅锭到切割成芯片，前后要经过上百步工序，其中超过三分之一都是清洗步骤。每一次光刻、蚀刻之后，都要用大量超纯水冲掉残留在晶圆表面的光刻胶、颗粒物、金属离子杂质。
别小看一粒灰尘大小的杂质。14nm制程的芯片，一个晶体管的尺寸也就十几纳米，一粒0.1微米的颗粒，就能盖住上万个晶体管，直接废掉一整块价值几千块的晶圆。

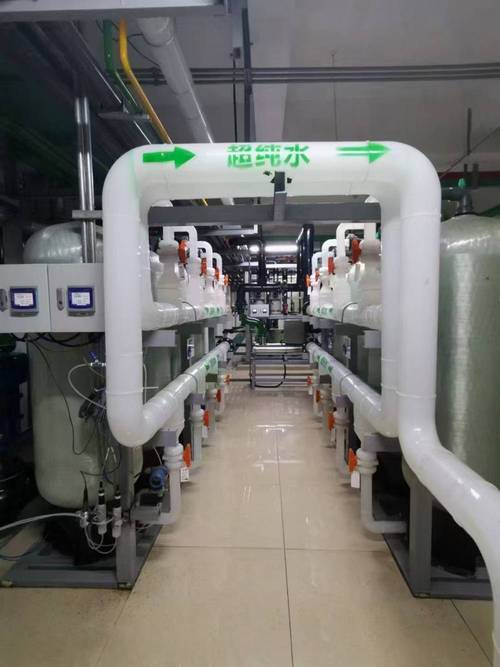

半导体晶圆车间超纯水输送管道
超纯水的纯度要求，夸张到什么程度？给你捋捋数据。
问：咱们平时喝的瓶装纯净水，和半导体用超纯水差多少？
答：差了不止十万八千里。普通饮用纯净水的电阻率大约在0.05兆欧·厘米，符合国标的瓶装水甚至还允许添加矿物质，而半导体制造要求的超纯水，电阻率必须稳定在18.2兆欧·厘米——这是纯水在25℃下能达到的理论最高纯度，意味着水里除了水分子本身，几乎没有任何多余的杂质。
更狠的是要求：每升超纯水里，总有机碳不能超过5ppb，单种金属杂质的含量不能超过1ppt。1ppt是什么概念？一万亿分之一，相当于一个标准奥林匹克游泳池里放一粒盐的浓度，就这么严。
工业超纯水制备，踩坑是常态
很多刚建晶圆厂的老板，觉得不就是买一套超纯水设备嘛，反渗透加去离子加EDI，现成的方案拼起来就行。
等用上了才发现，要么出水纯度不稳定，要么良率忽高忽低，找破头找不到原因。说实话，我见过太多栽在细节上的项目。
比如管道二次污染。我早年去过一家刚投产的功率半导体厂，实验室测制备出来的超纯水完全达标，一到晶圆清洗工位取样，总有机碳直接超了三倍。最后查出来，施工队为了省成本，主干管用了普通UPVC给水管，用了半个月就不断析出塑化剂，全进水里了。
现在合格的超纯水输送管，要么用PVDF材质，要么用电解抛光的316L不锈钢，差一个材质，价格差不了多少，污染起来要你命。

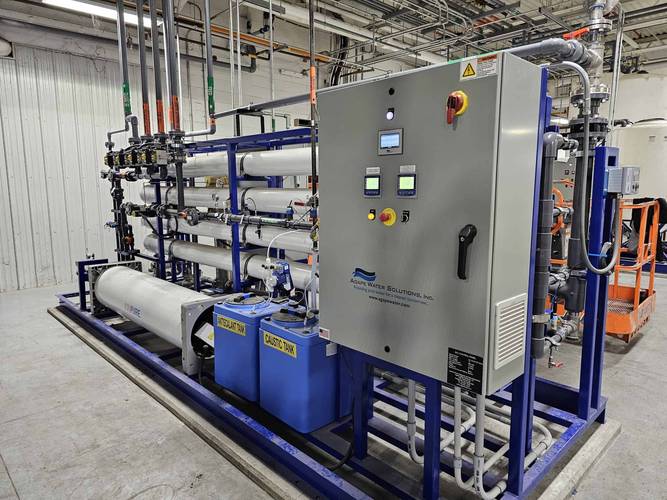

工业超纯水制备系统EDI模块
问：制备好的超纯水能存着慢慢用吗？
答：千万别。超纯水是出了名的“纯度小偷”，只要接触空气，几分钟就能溶解二氧化碳，吸收空气中的颗粒物和有机物，不出半小时，电阻率就从18.2掉到10兆欧以下，直接废掉。
所以正规的工业超纯水系统，都是即用即制，整个输送管道全程闭环循环，永远保持低速流动，绝对不会静置存储在开口罐里。
几个多数人都会忽略的隐形细节
几个多数人都会忽略的隐形细节
💡 第一个，别为了省电费调低EDI模块电流。很多工厂为了降运行成本，觉得出水电阻率看着达标，就把EDI的运行电流往下调。殊不知EDI模块除了去离子，还能氧化分解水里的痕量有机物，电流不够，金属离子可能刚好卡着合格线，总有机碳却一直偷偷超标，良率就是上不去，最后找大半年才发现问题，亏到姥姥家。
❗ 第二个，终端过滤器一定要按时换。绝大多数超纯水系统都会在工位出水口装一个0.05微米的终滤，用来截留管道里掉下来的杂物。很多工厂觉得过滤器没堵就能继续用，实际上用了超过三个月，截留的杂质就会被水流冲下来，反而成为污染源。我见过一家模拟芯片厂，换完终滤之后良率直接涨了1.8个点，一年多赚大几百万，就是花了几千块换了几个滤芯，说出去你敢信？
不过话说回来，这些年国内超纯水制备的进步真的大。早些年做12英寸晶圆，全套超纯水系统都得从国外进口，价格贵不说，换个耗材都要等三个月。现在核心的EDI模块、抛光树脂都能国产，性能不差，成本降了快一半，给很多中小晶圆厂省了不少钱。
很多人找制造业的核心，总盯着那些大设备、大投入，其实真正卡脖子的往往都是这些看不见的细节。就像超纯水，它永远待在封闭的管道里，没人会去参观的时候拍它，可没有它，再牛的光刻机也造不出合格的芯片。
对不对？
