昨天在机加工车间蹲点，撞见一件有意思的事。年轻徒弟攥着鼠标改图，老师傅蹲旁边抽了半小时烟，突然伸手指屏幕：你这定位线歪了0.02，不对。徒弟瞪眼睛拉缩放：不可能啊，AutoCAD显示对齐的。老师傅拿过鼠标点了点标注层，笑了：你把基准标错线了，软件没错，是你脑子没转过来。
从刮图到改线，它变了车间的节奏
搁三十年前，画图哪有这么轻松。木头画图板，铜丁字尺，鸭嘴笔蘸墨水，画错一点就得拿刀片刮，刮轻了留印，刮重了破纸，一张主轴图画三五天太正常。画完还要晒蓝图，晒的时候曝光多一度，线就糊，少一度，底灰重，师傅拿到车间看半天眯眼睛。那时候一个设计院，一半时间耗在画图改图上。
AutoCAD进来之后，一切都变了。改尺寸，拖动夹点就好。改比例，SCALE一下全图统一。哪像以前，改个比例整张图重画。
八十年代机械车间手工画图工具台
说实话，最早一批会用AutoCAD的设计，在厂里都是香饽饽。一天能出三张图，顶以前一个组干一周。
机械人用AutoCAD，坑从来不在软件命令里
很多刚入行的小孩觉得，不就是个画线软件么，快捷键背完就能上岗。大错特错。
我见过刚毕业的学生画传动轴，所有尺寸线拉得笔直，公差标得一点没错，就是漏了粗加工基准。车间下料的时候，顺着外圆找正，直接转了九十度，做出来二十根轴全部废掉，十几万的圆钢扔废料堆，那孩子蹲在车间门口哭了一下午。
还有人画图不分层，标注、轮廓、中心线全叠一块，打印出来黑糊糊一片，师傅拿出去切料，切错了尺寸，回头找设计，设计说我软件里看着清楚啊——你清楚有什么用，师傅要拿在车间里看的啊。

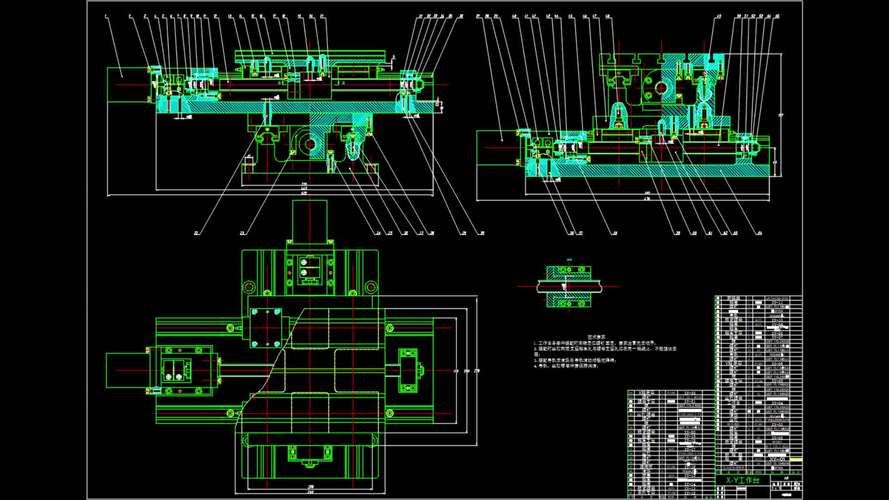

机械加工车间AutoCAD绘图工位
不过话说回来，现在那么多三维软件，为什么车间还离不开AutoCAD的二维图？很简单，老师傅摸了一辈子二维图，三维模型转来转去，不如一张AutoCAD出的蓝图清楚，哪里倒角，哪里开键槽，公差多少，一眼就能找到。不需要翻半天模型找剖面。
它离普通人没你想的那么远
它离普通人没你想的那么远
很多人觉得AutoCAD是设计院、大厂工程师才用的东西，跟普通人没关系。不对。
家楼下开铁艺店的老板，五年前学会了基础操作，现在接活，客户要什么样的大门，画两分钟，算好了用料，直接切管焊接，比以前手画比划省了快五分之一的料，误差不超过一个毫米。开改装厂的朋友，要做特殊的下摆臂，自己用AutoCAD画好尺寸，找加工厂切出来，直接就能用，不用反复试修。
难吗？基础操作真不难，三天就能学会常用命令。难的是你得懂你要做的东西，得知道加工的逻辑。你画个孔，得知道这个孔是过孔还是定位孔，留多大公差，标注在哪师傅方便看，不是把圆画对就完事了。
现在到处喊AI一键出图，说实话，真到机加工这块，没人敢全扔给AI。错一个小数点，错一个基准，就是一堆废铁，成本谁担？还是得老设计一条线一条线核对，一个标注一个标注改，AutoCAD在这，就是个手里的笔，准不准，全看拿笔的人心里有没有数。
昨天那徒弟改完基准，重新出图打样，做出来的零件卡上去严丝合缝。老师傅拍了拍他肩膀，说记住了，AutoCAD画的不是线，是给车间递的一句话，要准，要清楚，不能模棱两可。
