2026-10-09 02:45:54 作者：网编
分类：文章
很多工厂的质检岗，每天都跟硬度计打交道。打个压，读个数，看起来没什么技术含量。可偏偏就是这么简单的事，十个人测，能出五六个不同结果。明明是同一块淬火工件，上午测HRC58，下午就变成HRC53，调来调去还是不对。大多时候，你怪设备，怪工件，其实问题根本不在这。
为什么大多数硬度计误差，都出在你没注意的小地方
先说说试样准备，这步错了，后面全错。很多人拿了工件就往工作台放，随便磨两下就开打，根本不管厚度和表面粗糙度。

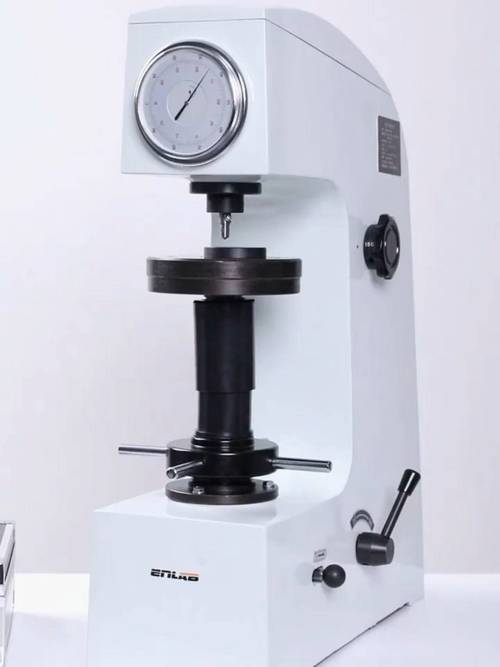

洛氏硬度计正确试样制备现场
有个基本规则，99%的操作手册都写了，但90%的人都没当回事：试样厚度至少是压入深度的10倍。很多新手拿个1mm的淬火钢薄片去测，打出来硬度比实际高十几个度，出来不对还以为设备买差了，换了三台还是不对，绕了大弯才发现是试样厚度不够。
问：我用的是台式硬度计，每次同一块工件测三个点，差出5度以上，正常吗？
答：绝对不正常。如果是常用的洛氏硬度，同一块均匀工件的允许误差通常在1-2度以内，超过3度肯定是操作或者设备出问题了。先检查试样是不是放歪了，支撑有没有顶稳，再看看压头有没有磨损。
压头是硬度计的命根子，这话一点不假。金刚石压头用久了，顶角会磨圆，甚至会崩出小裂纹。布氏的钢球压头，打多了会变形。这些小损伤，肉眼根本看不出来，测出来的数据偏个三五度都是常事。
问：布氏硬度计的钢球压头，多久换一次最合适？
答：没有固定的更换期限，但只要你打完的压痕出现边缘发圆、轮廓不清晰的情况，或者连续测标准块误差超过2度，直接换。别省那百八十块，出了质检不合格的事故，赔的钱够买几十个压头。
不同硬度计选不对，全是白忙活
说实话，我见过太多工厂买硬度计，只看价格不看需求，买回来用不了，扔在角落吃灰。

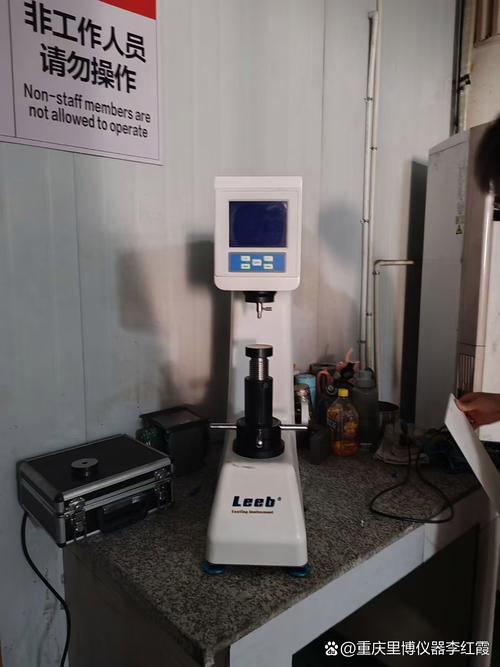

不同类型工业硬度计现场摆放图
你测淬火后的模具钢，非要买布氏硬度计，打出来的硬度值根本不对，因为布氏本来就适合测软质、低硬度的材料。反过来，你测退火后的铝合金，用洛氏打，压痕浅到读不准，数据飘得像坐过山车。对吧？
之前有个做汽配的老板，听销售说显微硬度计高级，花了八万多买回来，用来测整根发动机曲轴的整体硬度。一天下来测不了十个件，工人嫌麻烦偷偷用锉刀估硬度，最后被客户验厂查出来，整批货返工，亏了几十万。这不就是活该吗？显微硬度本来就是测小件、渗碳层、镀层硬度的，你拿来测大件整体硬度，不是大炮打蚊子吗？
不过话说回来，选硬度计其实没那么复杂，记住核心逻辑就行：软金属（铝、铜、退火低碳钢）选布氏，中高硬度的淬火钢、工具钢选洛氏，细小工件、表面镀层渗层选维氏或者显微硬度，需要现场移动检测的选手持式硬度计。就这么简单。现在很多厂家推多功能一体机，能换压头换载荷，确实方便，但价格也翻了倍，小工厂单做一种产品的，真没必要，选对单一功能的，用起来比什么都顺。
日常维护的几个小细节，能让设备多用五年
日常维护的几个小细节，能让设备多用五年
我干了快三十年机械质检，见过太多硬度计，不是用坏的，是放坏的、造坏的。扔在质检间角落，油污铁屑落一层，丝杆都锈死了，还想测准？💡
说几个不费时间的小事，只要你每天坚持做，数据准不说，寿命至少多三五年：
✅ 每次用完，用干净的不掉绒的布把压头擦干净，别把工件上的铁屑油污留在压头上，一个小铁屑就能划花金刚石压头，换一个大几百就没了。
✅ 载荷砝码别随便瞎动，很多人好奇拆开设备玩，装回去位置错了，载荷直接不对，全批数据都错。
❗ 每周至少用标准块校一次设备，别等客户来验厂了才想起校。校一次也就五分钟，总比出了问题再返工强。
对于手持便携式硬度计，还有个要注意的：别放在高温高湿的地方，比如靠近熔炉、冷却塔旁边，夏天车间温度能到四十多度，长期放着，传感器很容易飘，校准都校不回来。我之前碰过一个客户，把一万多的手持硬度计扔在车床边半个月，塑料壳变形，传感器报废，直接全损，你说可惜不可惜？
很多工厂老板买设备的时候舍得花十几万，维护的时候连块十块钱的无尘绒布都舍不得买，说出去谁信啊？
硬度计真不是什么玄乎的设备，核心就是“压入测深度”这么个原理。把该注意的小细节做到位，选对适合自己的型号，根本不会出什么乱七八糟的问题。少怪设备，多看看自己操作哪里不对，问题大多就能解决。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工厂里摸不透的硬度计：为什么你测出来的数据总是不准？
文章链接：https://zystgy.cn/a/61557
