2026-09-28 03:32:53 作者：网编
分类：文章
干了十几年旋转接头配套，见过最多的踩坑现场，就是高温蒸汽工况下的接头失效。刚换不到三个月的接头漏了，蒸汽带着冷凝水甩得整个车间都是，清理半天还得停线换件，那叫一个糟心。
高温蒸汽工况对旋转接头的要求，和普通液压的真不一样
很多采购图省事，拿普通液压油用的旋转接头来凑蒸汽工况，不死才怪。
饱和蒸汽的温度通常在160℃-220℃之间，带压工作，还不断产生冷凝水冲刷密封面，偶尔还有水锤冲击，普通丁腈橡胶密封两周就烤硬开裂，撑三个月都是运气好。
我见过最离谱的，客户拿耐温100℃的冷却水旋转接头装在180℃的蒸汽管线上，一周就漏得满地都是。

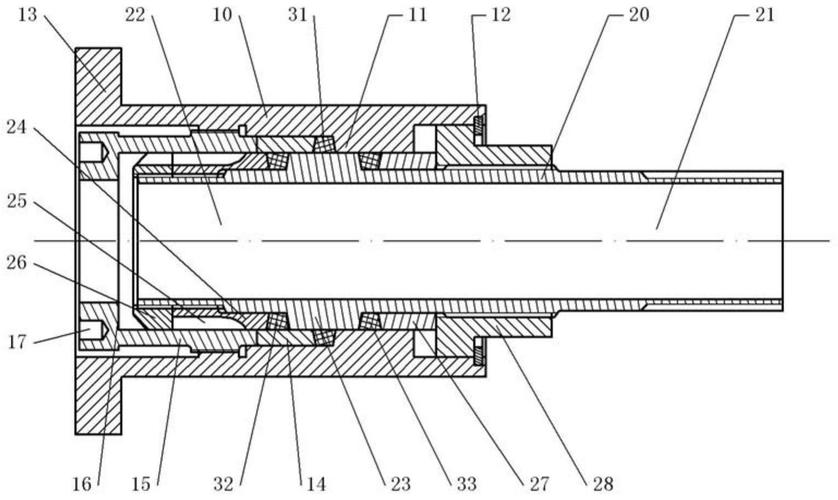

高温蒸汽工况失效旋转接头拆解图
密封材质选错，是失效的第一大原因。蒸汽工况的旋转接头，绝对不能用普通橡胶密封，必须用填充改性PTFE或者金属复合石墨，这两种材质长期耐250℃完全没问题，也耐水冲刷。很多小厂就是换个外壳，塞个普通橡胶圈就当高温蒸汽旋转接头卖，赚的就是黑心快钱。
问：旋转接头漏了能不能换个密封继续用？
答：要看工况。如果是低速低压的冷却水工况，换个同尺寸密封凑合用没问题。但高温蒸汽的就算了，密封出问题的时候，旋转接头的球面已经被蒸汽和冷凝水冲刷出不规则沟槽了，就算换了新密封，也贴不紧密封面，用不了几天还是漏。而且带压拆蒸汽接头，很容易被喷出来的高温蒸汽烫伤，犯不上冒这个险。
选型里容易被忽略的几个细节，全是踩坑踩出来的
选对了密封还不够，很多细节没注意，照样用不长。
第一个要注意的是支撑结构。通径大于DN50，转速超过100rpm的旋转接头，一定要配外置辅助支撑。很多工厂图省事，直接让接头悬空接在管道上，转起来摆幅大得吓人，密封一直偏磨，不出三个月肯定磨穿。
第二个是补偿弹簧的材质和类型。高温蒸汽旋转接头绝对不能用普通碳钢圆柱弹簧，普通弹簧长期在180℃以上的环境里工作，不出半年就退火失弹，密封预紧力不够，直接漏。靠谱的产品都用耐高温不锈钢碟簧，压力稳定，不会轻易失弹，寿命能翻三倍都不止。
第三个是连接方式。不少人喜欢用硬螺纹连接，觉得结实，可蒸汽管线开机关机热胀冷缩，来回拉接头，时间长了同轴度直接歪掉，还是偏磨漏汽。最好留一点余量，用挠性过渡连接，抵消热变形的影响。
问：高温蒸汽旋转接头需要日常维护吗？需要的话要做什么？
答：当然需要，而且维护起来一点都不麻烦。每周巡检的时候绕到设备后面看一眼，有没有漏汽滴水，摸一下接头外壳，如果温度比管线温度高超过10℃，说明内部密封已经磨损了，提前预备好备件，别等漏了停线才急着找货。如果是可调压盖结构的旋转接头，每个季度松一下压盖螺栓再重新拧紧，补一点密封预紧力，轻轻松松延长小半年寿命。✅

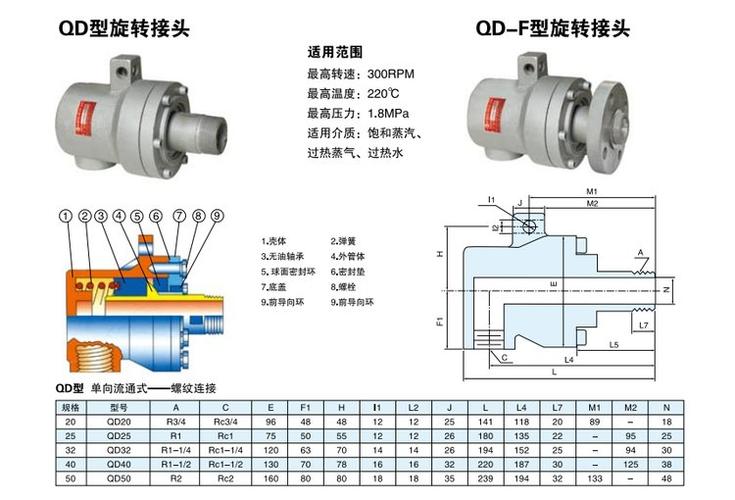

高温蒸汽旋转接头正确安装结构示意图
说点真话，买旋转接头不是越贵越好，但贪便宜一定死
说点真话，买旋转接头不是越贵越好，但贪便宜一定死
说实话，我见过进口大几万一套的旋转接头，也见过国产几千块的靠谱货，只要选对了工况，国产头部厂家的产品，用两三年完全没问题。
之前接触过一个做印染的客户，定型机的蒸汽旋转接头之前一直拿一千多的小厂货，三个月换一次，一年下来光采购费就四千多，还不算每次换接头停线三四个小时的损失，定型机停一小时损失都不止几千，算下来一年亏十几万。后来换了正确选型的三千多的国产接头，现在用了快四年了，还没漏过。
❗很多人分不清球面材质的好坏，这里说个行业内幕：别信什么不锈钢球面就一定好，不锈钢质地软，用不了多久就磨出沟槽，正经的高温旋转接头用的是研磨后的硬铬镀层球面，硬度能到HRC60以上，耐磨得多，粗糙度通常能控制在Ra0.2以下，密封贴合性好很多，小厂做不出来这个精度，就拿不锈钢球面忽悠新手。
不过话说回来，也不是越贵越好，有些客户盲目追进口，其实很多进口品牌也是国内工厂代工的，溢价翻好几倍，完全没必要。只要找对厂家，选对材质和结构，完全够用。
旋转接头本来就是个不起眼的小零件，很多人选型的时候根本不上心，可它偏偏是牵一发动全身的位置，漏了就是整条线停，损失远不止一个接头的钱。多花十分钟核对工况和参数，比啥都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：为什么高温蒸汽管线的旋转接头总用不过3个月？
文章链接：https://zystgy.cn/a/60526
