2026-09-16 18:50:43 作者：网编
分类：文章
干了快二十年压力容器制造与第三方检验，见过太多本该避免的事故。
好好的设备，说裂就裂，说漏就漏，追根溯源，几乎都不是什么大的设计错误，全是细节没盯牢。
最隐形的杀手：你看不见的应力，比腐蚀更要命
很多甲方拿到制造厂的资料，只盯材料厚度对不对，腐蚀裕量够不够，从来没人深究焊缝里的残余应力。
去年北方某化肥厂的一台进料分离器，才用了三年，封头与筒体连接的焊缝直接裂了二十多公分，逼得整个装置停车一周，损失上千万。
抽试件回去检测，残余应力比设备的工作应力还高两倍。
为什么会这样？制造厂图省成本，焊完直接做水压试验，根本没做焊后消氢热处理，应力全锁在焊缝里。
设备每天开停车，冷热交替胀缩，相当于天天给焊缝做疲劳拉伸，不出事才怪。

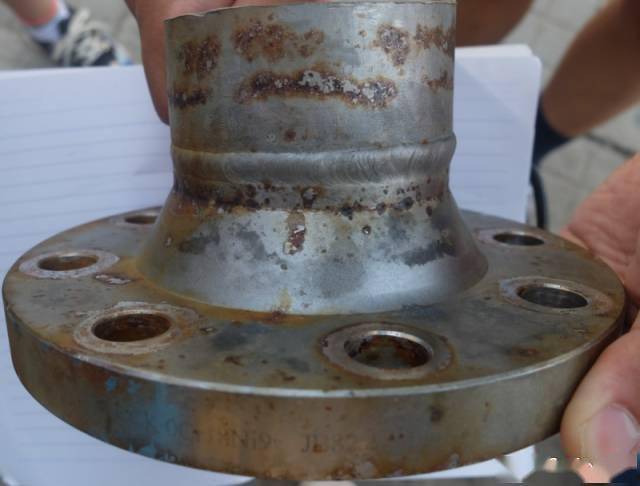

压力容器焊缝应力开裂宏观检测形貌
问：压力容器做过水压试验合格，还会出应力开裂问题吗？
答：水压试验能测的是整体强度够不够，漏不漏，根本消不掉锁在材料里的残余应力啊。
尤其是交变载荷工况的压力容器，比如频繁开停车的反应釜、缓冲罐，一定要盯着制造厂要焊后热处理报告，拿到报告还要抽点测硬度，硬度超标的，十有八九是应力没消干净，直接打回去重做，别心疼那点返工费。
说实话，应力集中不光是制造的问题，设计的时候就容易埋坑。
很多新手设计师画图纸，接管开孔直接直角过渡，不做圆角，也不补强，用不了多久，转角位置就会裂。这都是常识性错误，但是每年都能碰到。
选材的大坑：不是越贵的不锈钢就越好用
我碰过太多业主，一提到防腐蚀，张嘴就要316L不锈钢，觉得越贵越靠谱，结果用了一年多就烂穿了，哭都没地方哭。
前年江苏一个做污水处理浓缩项目的甲方，整台压力容器全用了316L，造价比用碳钢衬四氟贵了一倍还多，结果才用了14个月，焊缝全是裂纹，一块块往下掉腐蚀产物。
去查进水水质，氯离子含量一万二千多ppm，这不就是往枪口上撞吗？奥氏体不锈钢本来就不耐高浓度氯离子，应力腐蚀一沾一个准，别说316L，就算是316L也扛不住啊。

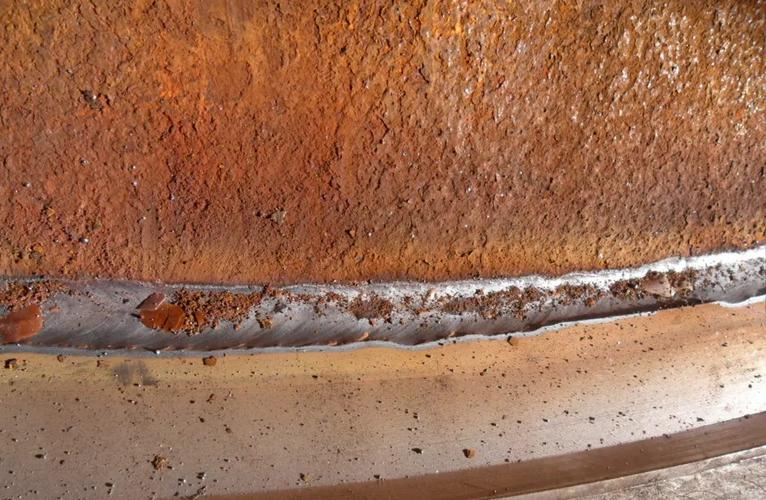

压力容器不锈钢氯离子应力腐蚀微观裂纹图
给你捋几个常见的选材坑，记下来能帮你省几十万：
❗ 高氯离子工况，别随便用普通奥氏体不锈钢，优先选双相钢或者碳钢衬防腐层，成本低还耐用。
❗ 零下二十度以下的低温工况，别买不做低温冲击的碳钢，去年东北某LNG项目的缓冲罐，就是图便宜用了普通碳钢没做冲击，冬天降温直接裂了，全台报废。
💡 高温高压加氢工况，必须用定制的抗氢钢，别拿普通碳钢凑数，氢脆一旦发生，整个罐体强度直接掉一半，太危险。
问：压力容器的腐蚀裕量一般留多少才合理？
答：没有标准答案，全看你的腐蚀速率和设计寿命。
一般来说，设计寿命15年，年腐蚀速率0.1mm的话，留1.5~2mm就够了，别盲目留太多，也别抠门留太少。
留太多只会白白增加壳体厚度，抬高超额的制造成本，完全没必要。留太少，用个五六年厚度就不够了，提前报废更亏。
不过话说回来，强腐蚀工况，直接做防腐衬里比单纯加大腐蚀裕量划算太多，这个账要算清楚。
日常维护的保命细节，别偷懒
日常维护的保命细节，别偷懒
很多单位买完压力容器，就扔在装置角落不管了，开停车想怎么开就怎么开，超压一点也无所谓，安全阀过期好几年都不校，这不是拿命开玩笑吗？
我见过最离谱的一个案例，南方某小化工厂，一台反应釜的安全阀过期三年没校验，超压了泄不出去，整个封头直接飞出去，砸穿了相邻的车间，太可惜了，本来花几百块校个阀就能避免的事。
说几个必须要做的维护细节，别嫌麻烦：
✅ 每年定期检验，别只测壁厚，接管、封头、焊缝这些应力集中的位置，一定要做磁粉或者渗透探伤，早期裂纹很难从外面看出来，等裂穿了就晚了。
✅ 开停车别猛升猛降温度压力，尤其是厚壁压力容器，热应力比你想象的大得多，一次骤冷骤热，比正常用一年损伤还大。
✅ 长期停用的压力容器，一定要把内部介质排干净，做好内部防腐，别泡在污水里不管，放个三五年拿出来，里外都锈透了，直接报废。
压力容器这东西，说危险也危险，说安全也安全，全看你上不上心。
你对它偷的每一个懒，省的每一笔不该省的钱，最后都会变成埋在你厂区里的炸弹。真的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：压力容器常见事故根源：我见过的一半问题都栽在这几个细节上
文章链接：https://zystgy.cn/a/59599
