先搞懂：你的工况适合哪类密封胶
很多人买密封胶，上来就问“最便宜的多钱”“能不能粘住”，完全不管自己用在什么地方。工业用密封胶，核心作用从来不是“粘”，是长期“堵”——要在既定的温度、压力、介质腐蚀下，几年甚至十几年不开裂不失效。
不同类型的密封胶，天生就对应不同的场景： – 厌氧型密封胶：只适合无油的常温静密封，比如法兰、螺纹接头，中低压工况够用，价格便宜，但是不耐高温不耐震动，超过120℃很快老化。 – 耐油硅酮密封胶：适合发动机、液压泵这类长期100-200℃、接触矿物油、还有持续震动的结合面，固化后是柔性胶体，能跟着形变，不会裂。 – 聚氨酯密封胶：耐强酸碱、耐低温，适合化工管道、冷藏设备的密封，粘结力强，但是不耐高温。 – 改性硅烷密封胶：耐候性拉满，户外露天的管道、工程设备密封用它，十几年不会粉化，就是价格偏贵。
这些隐形坑，我栽过你别再踩
说实话，选密封胶的时候，很多坑都是供应商打擦边球挖的，外行根本看不出来。
第一个坑：虚标耐温等级。我见过太多产品包装上印着“耐温300℃”，买回来才发现，那是只能扛半小时的短时峰值温度，长期连续工作的安全温度只有150℃，放在发动机上三个月就老化漏了。拿不准的时候一定要问厂家要检测报告，看长期工作温度是多少，别只看包装上的最大数字。 第二个坑：忽略介质相容性。你拿耐油密封胶去密封强氧化性的酸碱管道？不出半个月胶体就被溶得软成泥，不漏才怪。哪怕是同类型的硅酮密封胶，不同配方耐介质差得远，一定要找厂家要介质相容性表格，对着你的工况一条条对，别嫌麻烦。 第三个坑：贪便宜买三无小厂货。我见过小厂做的密封胶，放三个月就自己在桶里固化了，还有的固化之后一股刺鼻气味，挥发出来的腐蚀成分把金属结合面都锈了。正规大厂的密封胶，配方和固化剂比例都是经过上百次试验的，哪怕贵一点，用个五六年不出问题，算下来比半年换一次便宜多了。

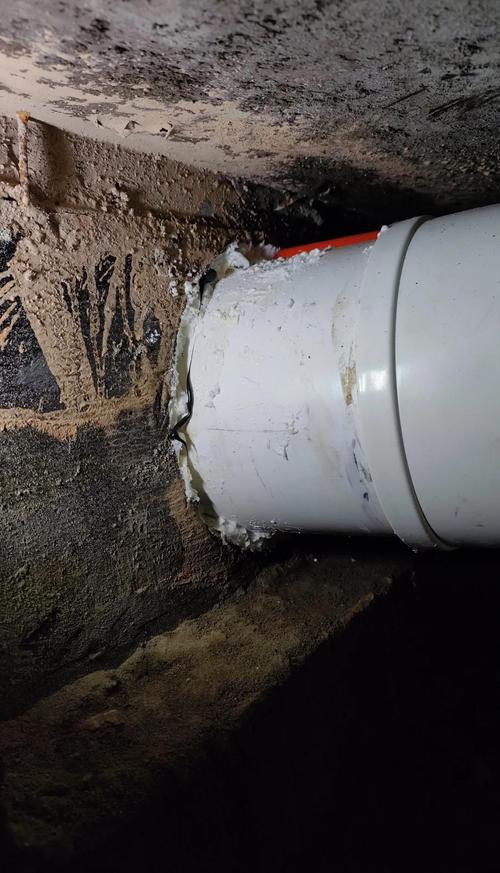

施工细节，才是密封寿命的关键
我见过太多人选对了密封胶，最后还是漏，问题全出在施工上。

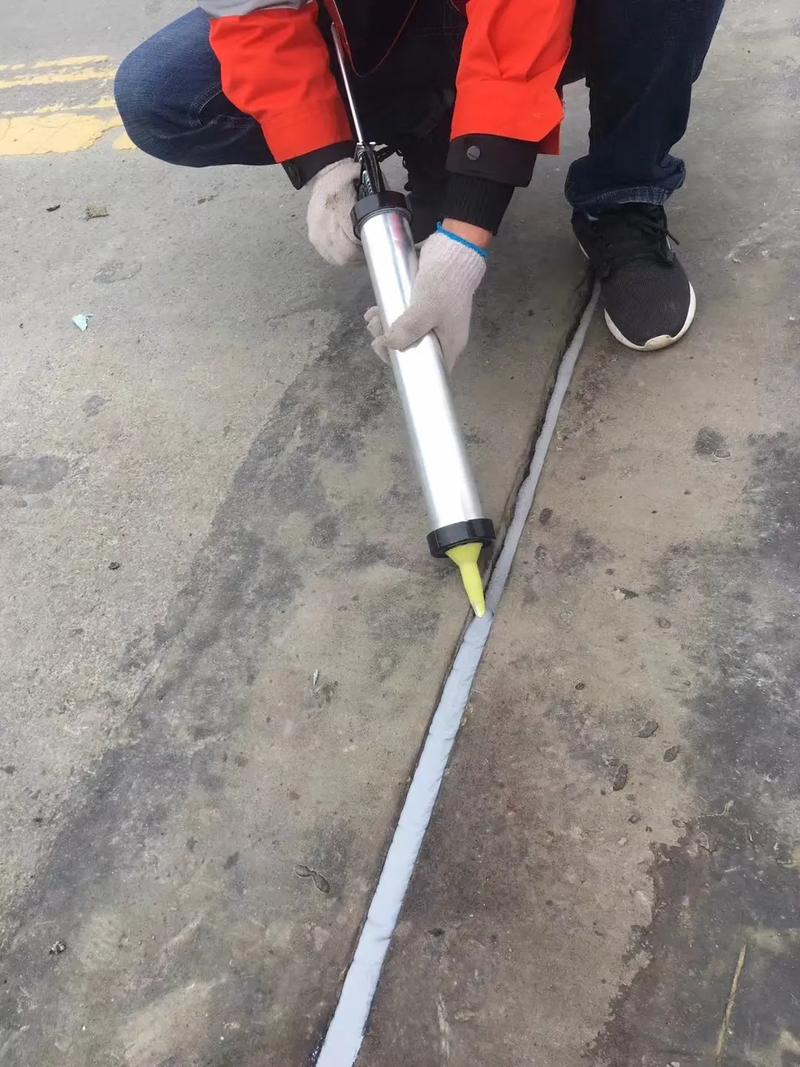

第一点，结合面必须干净。绝对不能有油、有水、有锈、有灰尘。很多工人图快，直接在满是液压油的面上涂胶，胶体根本粘不上去，相当于没涂。最好是用丙酮或者无水酒精把结合面擦两遍，完全晾干再涂，这一步省十分钟，后面漏了修一次就是好几天，得不偿失。 第二点，胶层不是越厚越好。很多人觉得间隙大就涂厚厚的一层，错！胶层越厚，固化的时候收缩越大，反而容易出裂纹气泡，承压的时候一冲就裂。正常情况下，0.1-0.3mm的胶层就够了，哪怕结合面间隙大，最多也不要超过0.5mm，间隙太大不如换个垫片，别靠密封胶填大坑。 第三点，一定要等完全固化再试压。我见过多少人，涂完胶十分钟就装机加压，胶还没初固，直接被压力冲得干干净净，等于白涂。不同胶体固化时间不一样，厌氧型密封胶至少要等2小时初固，硅酮密封胶要放24小时完全固化，急着试压开机，大概率要返工。 💡 最后给大家整理几个随身记的小要点： ✅ 常温静密封中低压选厌氧密封胶，性价比最高 ✅ 高温震动带油工况选耐油硅酮密封胶，不容易裂 ✅ 化工酸碱低温工况选聚氨酯密封胶，耐腐蚀性好 ✅ 户外露天工况选改性硅烷密封胶，耐候性拉满 ❗ 不管选什么胶，一定要先擦干净结合面，别嫌麻烦 上个月那个换错胶的厂子，按照这个方法重新选胶施工，到现在八个月，拆开来检查一点渗漏的痕迹都没有。工业上很多事儿就是这样，不起眼的小零件，往往决定了整台设备的寿命。你说对吧？
