2026-09-09 23:26:39 作者：网编
分类：文章
很多做制造业生产、质检的朋友，聊起无损检测，第一反应就是超声、射线，能探内部缺陷，听起来就高大上。很少有人会把渗透检测拿出来说，好像这就是个过时的、边角料的检测方法。真的是这样吗？我跑过一百多家不同规模的工厂，从民用汽配到航空配套，见过太多离开渗透检测就转不动的生产线。
为什么渗透检测至今仍是中小零部件检测的首选
渗透检测的核心逻辑说穿了就是毛细作用，利用着色剂或者荧光剂顺着开口缺陷爬进去，再显影出来，把人眼看不到的细微缺陷放大。它能干什么？只要是暴露在工件表面的开口缺陷，不管是裂纹、冷隔、疏松、气孔还是未焊透，全能查出来。不管你是金属还是非金属，只要基体不多孔，就能用。

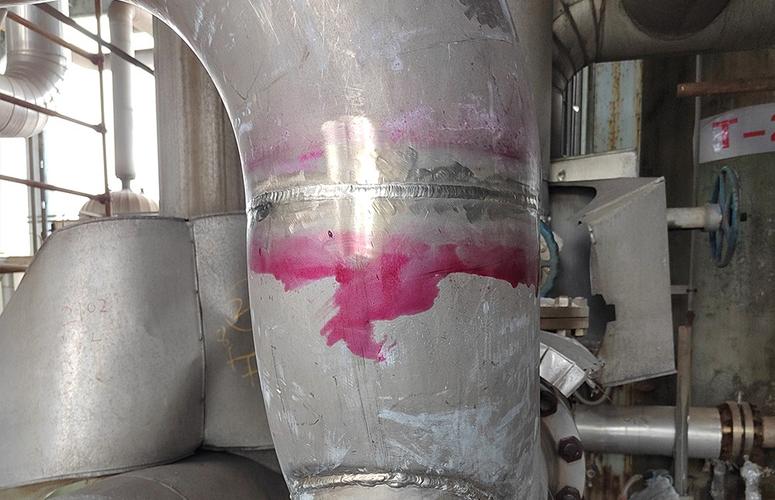

工业车间现场渗透检测缺陷显色实拍图
问：渗透检测和磁粉检测都能查表面缺陷，为什么不全都用磁粉？
答：磁粉检测的前提是工件能导磁啊！你检测铝合金、钛合金、铜铸件或者奥氏体不锈钢，磁粉根本吸附不了，完全没用。渗透检测不管你是什么材料，只要缺陷开口，就能显示。而且一套便携的着色渗透喷罐才两三百块，去户外工地查大型储罐焊缝，背着包就能去，不用接电不用带大型设备，随用随查，这灵活性哪个方法比得了？
问：经常看到荧光渗透和着色渗透两种，选的时候怎么分？
答：太简单了，看你的要求和场景。荧光渗透得配黑光灯，灵敏度比着色高好几个等级，微米级的细微裂纹都能显出来，所以航空航天、核电这些要求极高的核心部件，基本都用荧光渗透。着色渗透不用任何额外设备，普通室内白光就能看，成本只有荧光的三分之一，大部分民用机械、汽车零部件的抽检，用着色完全足够，精度够还省钱。
九成以上的渗透检测漏检，都踩了这些坑
渗透检测操作门槛低，但不代表随便做做就能出准确结果。说实话我刚入行那会，在汽轮机厂跟着老师傅做质检，就出过一次事。当时赶一批出口的叶片，我图快，只是简单擦了擦叶片表面，没打磨掉氧化皮，结果漏检了一条0.1mm的热裂纹，还好出厂前复检查出来了，没流出去，那会差点被师傅开除，现在想起来都后背发凉。太险了！
渗透检测正确与错误操作结果对比图
给大家整理几个最常见的坑，做检测的时候一定要避开：
💡 预处理敷衍是漏检第一大原因。很多人觉得工件看起来干净就行，实际上表面的油污、油漆、氧化皮，哪怕是一点点打磨残留的磨屑，都能堵住缺陷开口，渗透剂根本进不去，你说怎么可能查得出来？要求高的工件，必须要用砂纸打磨露出干净的基体，再用酒精擦干净晾干，才能开始渗透。
💡 渗透时间乱调。很多人赶产能，渗透个两三分钟就开始下一步，渗透剂还没完全渗进缺陷里，当然显不出来。温度也会影响渗透速度，15到25摄氏度的环境，一般要保渗7到10分钟，要是冬天车间温度低于10度，渗透时间得延长到20分钟以上才行，急不得。
❗ 冲洗多余渗透剂的时候把控不好力度。很多新手会对着工件猛冲，连缺陷里的渗透剂都冲出来了，最后显影一片空白，该有的缺陷根本显不出来。正确的做法是用低压水流慢慢冲，冲掉表面多余的就行，别贪干净。
老方法会被新技术淘汰吗？
老方法会被新技术淘汰吗？
这些年无损检测的新技术出了不少，什么机器视觉表面检测、涡流扫描，好多人都在说渗透检测早晚要被淘汰。不过话说回来，你去长三角珠三角那些中小铸件厂走一圈，百分之八十的表面缺陷抽检，用的还是渗透检测。为什么？成本摆在这里啊。一个工人培训半天就能独立操作，一套渗透剂能用好几个月，算下来检测一个零件才几分钱，自动化涡流设备一套几十万，小工厂根本扛不住，对于精度要求不是极端高的产品，渗透完全够用。
当然，渗透检测也没躺在功劳簿上吃老本，现在高端领域已经有自动化荧光渗透检测线了，自动上料、渗透、显影，最后用CCD相机自动识别缺陷，比人工准得多，还能把检测数据存下来溯源，适配航空航天这些高端行业的严格要求。
别小看这种几十年的老技术，能在工业界活到现在，都是经过无数次实际验证的，能解决问题，还便宜，就永远有它的位置。对吧？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：渗透检测：工业无损检测里被低估的表面缺陷守门人
文章链接：https://zystgy.cn/a/58912
